MAGNUM DryFloor (25mm)

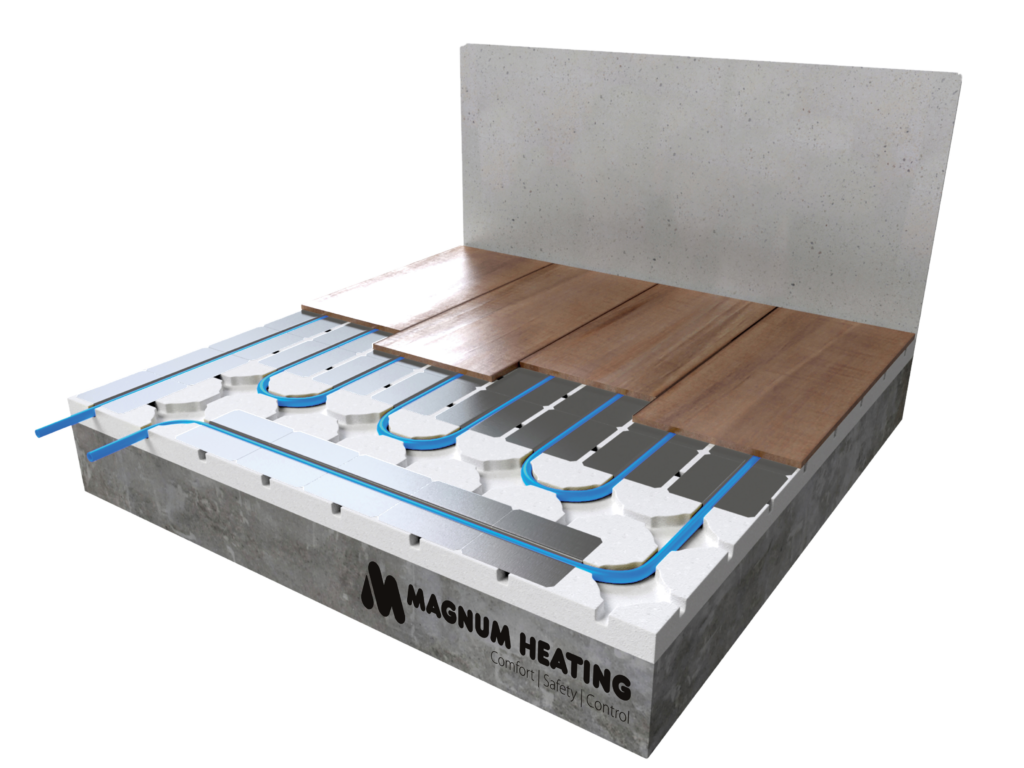

Ako podno grijanje želite ugraditi na mjestima gdje je noseća konstrukcija manje čvrsta (kao što su drvene podnice), jedno od rješenja je postavljanje sustava DryFloor. Sustav se sastoji od profiliranih EPS izolacijskih ploča na koje su postavljeni čelični profili za raspodjelu topline, koji ujedno povećavaju čvrstoću podloge.

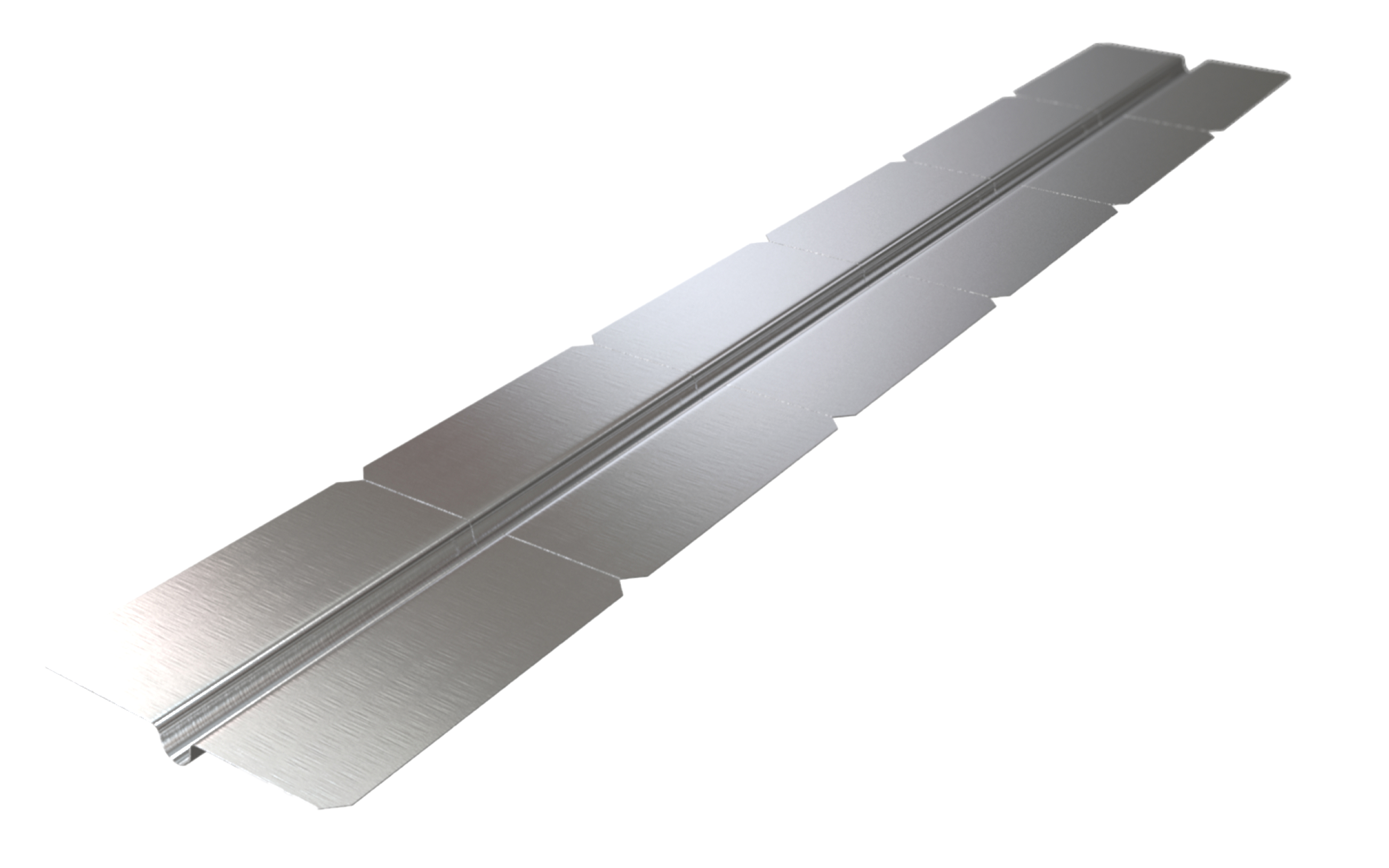

Omega profili
Aluminijski Omega profili šire toplinu sustava podnog grijanja po površini poda i postavljaju se na 25 mm od izolacijske ploče od zida. Zbog visoke toplinske vodljivosti ploča, vrijeme reakcije u usporedbi s tradicionalnim sustavima je znatno niža (toplinska vodljivost: 80 W/mK).
Kao pravilo za naručivanje, trebate uzeti u obzir otprilike 8 profila po m².
Podloga na koju se postavlja ovaj sustav mora biti stabilna, ravna i čista.
Upozorenje: Kada koristite ove profile u kombinaciji s izolacijskim pločama suhe gradnje, trebate koristiti cijev za podno grijanje promjera 14 mm.
| Art.Br. | Description | m² | Dimensions |
| W62075 | MAGNUM DryFloor 25 mm | 7,5 m2 | 100 x 75 cm |
| W62901 | Aluminium Omega-Profiel 14mm | 1000 x 120 x 0,4 mm |
| Art.Br. | Description | m | Dimensions |
| W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm |
| W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm |
| W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm |
| W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm |
| Art.Br. | Description | Dimensions |
| W90014 | MAGNUM Adaptor / Euroconus connection (per2) | 14 x 2 x 3/4” mm |
Specifications
| System type | Water based |
| System height | 25 mm |
| System width | vanaf 20 cm |
| Min. setting height | 25 mm |
| Installation | Zwevend |
| Power | Variabel |
| In wet areas | X |
| Tiles | V (i.c.w. Fermacell min. 12 mm) |
| Wood | V |
| (PVC) Laminate | V (i.c.w. Fermacell min. 12 mm) |
| Carpet | V (i.c.w. Fermacell min. 12 mm) |
| Certification | CE |
| Warranty | 2 years |
Jamstvo
- MAGNUM izolacijske ploče, profili and DuoBoard: 2 godine
- MAGNUM Cijev: 50 godina, prvih 10 with consequential damages.
Tehnički detalji

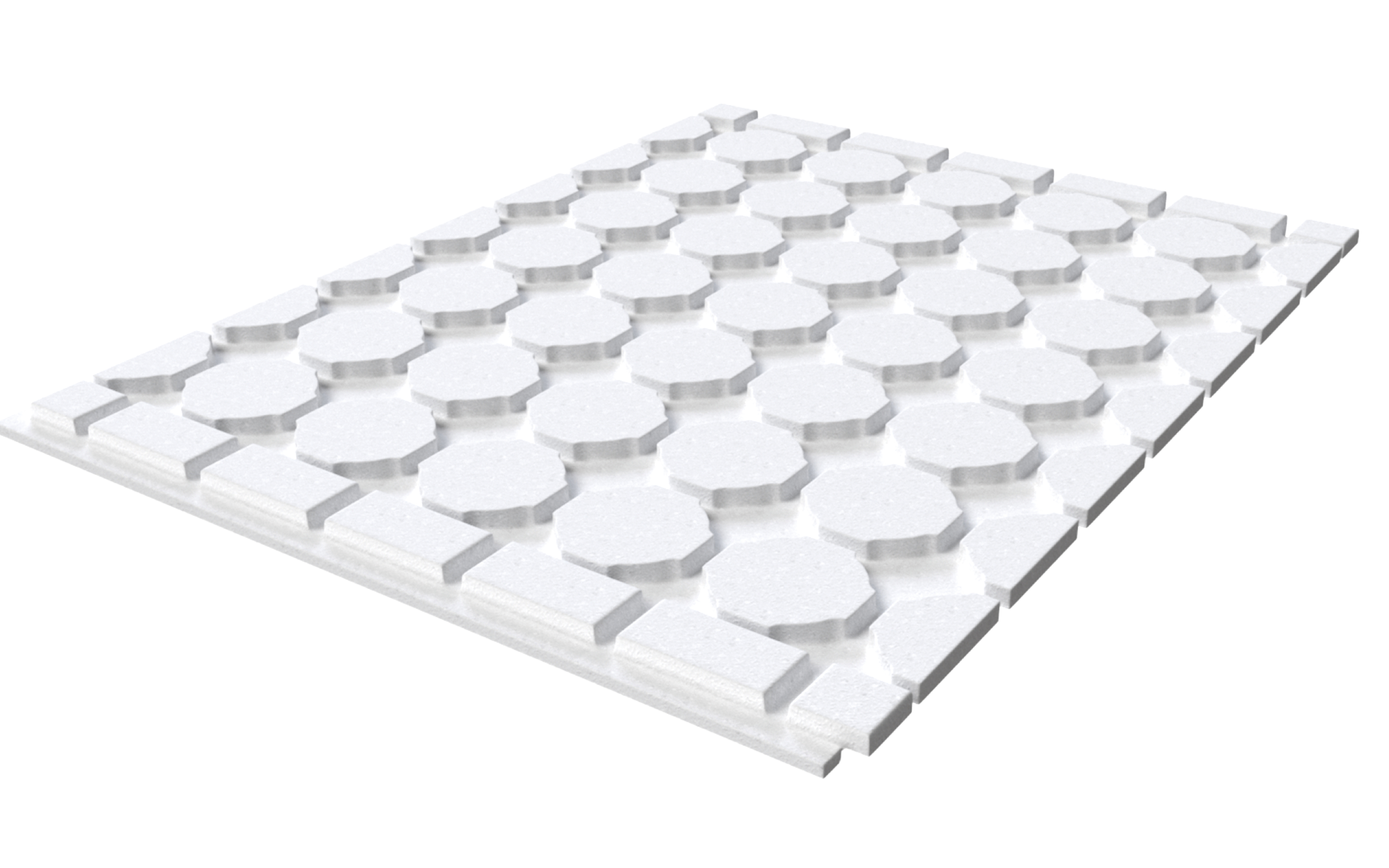

EPS-izolacijske ploče
- Dimenzije: 0,75 m² po izolacijskoj ploči (100 cm x 75 cm)
- Broj komada po kutiji: 10 ploča (7,5 m²)
- Razmak cijevi: 125 mm (main heating)
- Maks. dužina cijevi : 100 m
- Primjena: izolacijska ploča koja prigušuje zvuk
- Oznaka prema standardu:
- Oznaka prema standardu: EPS-EN13163-T4-L1-W1-S1-P4-DLT(1)5-CS(10)200
- Nominalna debljina dL: 25 mm
- Koeficijent toplinske vodljivosti DIN V 4108-10 in W/mK: 0,035
- Toplinski otpor po m2K/W: 0,71
- Otpornost na pritisak (pri 10 % kompresije): 150 kPa
- Zatezno opterećenje: 60 kPa
- Heat deflection temperature up to 80°C
- Područje primjene prema DIN 4108-10: DEO
- Ispitana kvaliteta: CE / FIW
- Ponašanje pri požaru prema EN 13501: Class E
- Building material class in accordance with DIN 4102: B1
- Material EPS polystyrene hard foam (CFK-free)
- Važeći standard EN 13163, DIN V 4108-10
- Korisna površina (L x W) po ploči 1,000 x 750 mm
- Korisna površina po ploči 0,75 m2
Aluminium Omega profili
- Dimenzije po profilu: 1000 mm x 120 mm
- Toplinska vodljivost: 80 W/mK
- Potreban broj cca. 8 profila po m²
